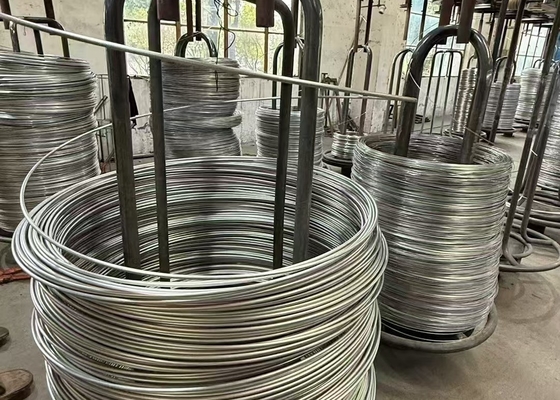

Fils d'acier inoxydable SUH660 JIS G4315 pour forgeage à froid et forgeage à froid
Spécification JIS G4315 Fils d'acier inoxydable pour forgeage à froid et forgeage à froid
Norme ASTM A493, fil d'acier inoxydable et barres en fil machine pour forgeage à froid et forgeage à froid
ISO 4954, section 5, aciers pour forgeage à froid et extrusion à froid
Matériau SUH660, 1.4980, UNS S66286
Un acier inoxydable durcissable par précipitation, le SUH 660 offre une résistance supérieure à des températures élevées jusqu'à 700°C,
dépassant les aciers inoxydables austénitiques. Avec une teneur en nickel plus élevée que le Type 304, l'acier inoxydable spécial 660
contient également des éléments tels que le titane et l'aluminium pour le durcissement.
Le durcissement par vieillissement est utilisé pour précipiter la phase ’ [Ni3 (Al, Ti)], ce qui en fait un métal extraordinairement résistant à des températures élevées.

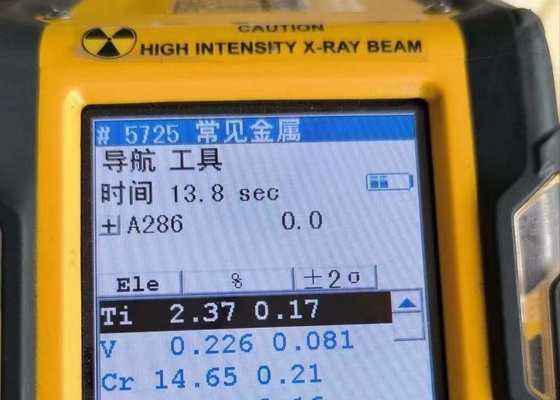

Composition chimique JIS G4315
| Matériau |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
autres |
| SUH660 |
0.08 |
1.00 |
2.00 |
0.040 |
0.030 |
13.5-16.0 |
24.0-27.0 |
V 0.10-0.15
Ti 1.9-2.35
Al 0.35
B 0.001-0.010
Mo 1.00-1.50
|
Propriétés mécaniques typiques

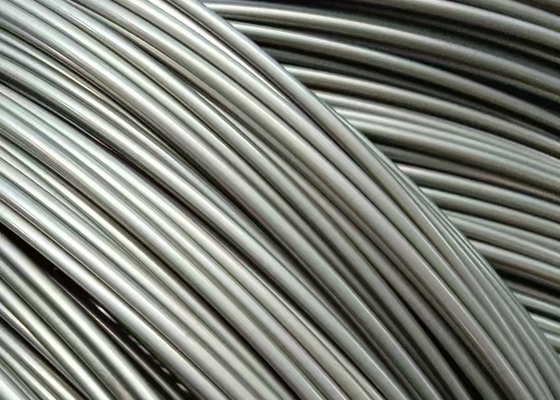

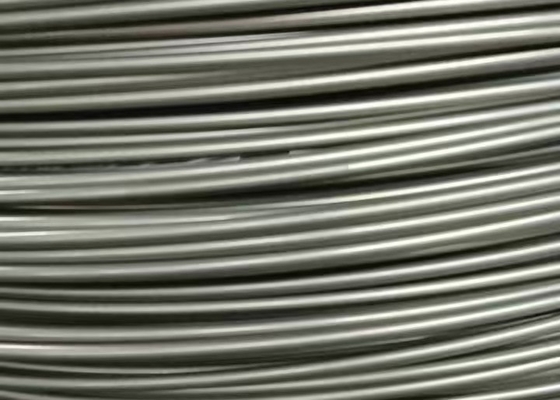

Fil d'acier inoxydable SUH660 livré en solution recuite
Résistance à la traction : 603 Mpa
Allongement : 60
Réduction de la section A : 78
Traitement thermique
Alliage d'acier inoxydable 660 durcissable par précipitation.
Sa résistance est augmentée par le vieillissement après le traitement thermique de mise en solution.
Deux étapes de traitement thermique sont généralement effectuées, comme suit :
Traitement thermique de mise en solution : 980°C ; refroidissement à l'huile ou à l'eau
Durcissement par vieillissement : 720°C × 16h ; refroidissement à l'air
Après le traitement thermique de mise en solution, un refroidissement à l'huile ou à l'eau est requis, bien que le refroidissement à l'air soit préférable pour les métaux plus minces.
Notez qu'il est important d'utiliser une température et un temps de maintien appropriés pour le vieillissement afin d'obtenir la résistance cible.
Applications
un excellent choix lorsque la résistance à haute température est requise, comme les boulons, les fixations, l'industrie automobile.
Wuxi Guanglu Special Steel Co., Ltd. – votre partenaire de productivité pour les alliages spéciaux haute performance.
Pour plus de détails, veuillez contacter
Nous attendons avec impatience vos demandes.
Veuillez appeler le +86 510-8181-2873
ou envoyer un e-mail à export@guanglusteel.com
Votre message doit contenir entre 20 et 3 000 caractères!
